概述西門子S7-1500儲存卡型號6ES7954-8LC03-0AA0 SIMATIC S7，存儲卡 用于 S7-1x 00 CPU/SINAMICS， 3，3V Flash，4 Mb

產品
商品編號(市售編號)	6ES7954-8LC03-0AA0
產品說明	SIMATIC S7，存儲卡 用于 S7-1x 00 CPU/SINAMICS， 3，3V Flash，4 Mb
產品家族	訂貨數據總覽
產品生命周期 (PLM)	PM300:有效產品
價格數據
價格組 / 總部價格組	SK / 212
列表價（不含稅）	顯示價格
您的單價（不含稅）	顯示價格
金屬系數	無
交付信息
出口管制規定	AL : N / ECCN : N
工廠生產時間	1 天
凈重 (Kg)	0.028 Kg
包裝尺寸	9.00 x 10.50 x 0.70
包裝尺寸單位的測量	CM
數量單位	1 件
包裝數量	1
其他產品信息
EAN	4047623409052
UPC	804766686146
商品代碼	85235110
LKZ_FDB/ CatalogID	ST72
產品組	4507
組代碼	R132
原產地	德國
Compliance with the substance restrictions according to RoHS directive	RoHS 合規開始日期: 2018.04.27
產品類別	A: 問題無關，即刻重復使用
電氣和電子設備使用后的收回義務類別	-
REACH Art. 33 責任信息	到達信息

1500CPU使用的是SIMATIC 存儲卡(SMC)，SIMATIC 存儲卡作為程序存儲器，可用通用的讀卡器讀寫，若誤刪隱藏文件或格式化，可通過博途軟件在線格式化恢復SMC功能。

一、1500存儲卡的功能

S7-1500使用SIMATIC存儲卡作為程序存儲器。SIMATIC存儲卡主要有以下功能：

1. 作為CPU的裝載存儲區，離開存儲卡CPU就無法運行。

2. 可以用于更新S7-1500CPU及集中式IO模塊的固件版本。

3. 讀取服務數據。

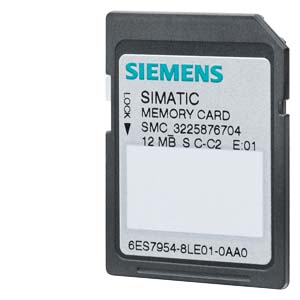

二、存儲卡信息

① 訂貨號

② 序列號

③ 產品版本

④ 存儲器大小

⑤ 設置寫保護的滑塊：

-----滑塊向上滑動：無寫保護

-----滑塊向下滑動：寫保護

三、設置SIMATIC卡類型

SIMATIC 存儲卡可用作程序卡或固件更新卡。

方式一：通過TIA STEP7的操作步驟：

1. 要設置卡類型，可將 SIMATIC 存儲卡插入編程設備的讀卡器。

2. 在項目樹中選擇“SIMATIC 讀卡器”(SIMATIC Card Reader) 文件夾。

3. 在所選 SIMATIC 存儲卡的屬性中，指定卡類型：

● 程序卡

可將程序卡用作 CPU 的外部裝載內存。它將包含 CPU 中的完整用戶程序。CPU 將用

戶程序從裝載內存?zhèn)鬏數焦ぷ鞔鎯ζ?。用戶程序在工作存儲器中運行。

SIMATIC 存儲卡上將創建以下文件夾：

– SIMATIC.S7

– SINAMICS.S7S(僅用適于 SIMATIC Drive Controller)

● 固件更新卡

可將 CPU 和 I/O 模塊的固件文件保存在 SIMATIC 存儲卡中。這樣便可借助于專用的

SIMATIC 存儲卡來執行固件更新。

SIMATIC 存儲卡上將創建以下文件夾：FWUPDATE.S7S

注意：使用 SIMATIC 存儲卡作為固件更新卡，取出和插入該卡不會導致保持性數據丟失。

方式二：用戶還可以通過 SIMATIC 存儲卡上的作業文件 S7_JOB.S7S 設置 SIMATIC 存儲卡是作為程序卡還是固件更新卡使用。

四、SIMATIC 存儲卡插入與移除

要插入 SIMATIC 存儲卡，請按以下步驟操作：

1. 打開 CPU 的前蓋。

2. 確保 CPU 已關閉或處于 STOP 模式。

3. 如 CPU 上所述，將 SIMATIC 存儲卡插入到 SIMATIC 存儲卡插槽中。

4. 輕輕用力將 SIMATIC 存儲卡插入到 CPU，直至 SIMATIC 存儲卡鎖定。

要移除 SIMATIC 存儲卡，請按以下步驟操作：

1. 打開前蓋。

2. 將 CPU 切換至 STOP 模式。

3. 輕輕用力將 SIMATIC 存儲卡按入 CPU 中。存儲卡卡入到位后，即可取出 SIMATIC存儲卡。僅當 CPU 處于 POWER OFF 或 STOP 模式時，才能取出 SIMATIC 存儲卡。

五、使用序列號進行防拷貝保護

通過為CPU設置防拷貝保護，可以將塊的執行與特定SIMATIC存儲卡捆綁在一起。這樣，只有在指定序列號的 SIMATIC 存儲卡上，才能執行該塊。

設置防拷貝保護：

1. 打開相應塊的屬性。

2. 請在“常規”(General) 下選擇“保護”(Protection) 選項。

3. 在“防拷貝保護”(Copy protection)區域中，從下拉列表中選擇“綁定 CPU的序列號”(Bind to serial number of the CPU)條目或“綁定存儲卡的序列號”(Bind to serial number of the memory card)條目。

4. 輸入 CPU 或 SIMATIC 存儲卡的序列號。

5. 現在，可以在“專有技術保護”(Know-how protection) 區域中設置塊的專有技術保護。

說明 ：

1、如果將受防拷貝保護地塊下載到與特定序列號不匹配的設備中，則將拒絕執行整個下載操作。也就是說不會下載不帶防拷貝保護地塊。

2、S7-1500R/H 冗余系統的 CPU 不支持防拷貝保護功能：

六、SIMATIC 存儲卡的使用壽命

SIMATIC 存儲卡只能執行有限次數的刪除與寫操作。通過用戶程序?qū)?SIMATIC 存儲卡進行循環寫入操作，將縮短 SIMATIC 存儲卡的使用壽命。達到使用壽命時，存儲卡可能會無法使用。

注意：隨著存儲卡寫入/刪除次數的不斷增加，存儲卡中數據的保留時間將隨之下降。如果達到最大寫入/刪除次數的 90%，則保證的數據保留時間將縮減至 1 年。如果達到最大寫入/刪除次數，則無法保證所保存數據的保留時間。

七、使用SIMATIC 存儲卡的注意事項

1、執行寫入操作時，請勿移除 SIMATIC 存儲卡。 如果在執行寫入操作期間從 CPU 中移除存儲卡，存儲卡的內容可能會失效。存儲區的保持性隨后可能也會丟失。可能需要從 PG 中刪除存儲卡并重新加載程序。

2、從 CPU 中移出 SIMATIC 存儲卡，關閉電源電壓。

3、SIMATIC存儲卡切勿使用 Windows 工具進行格式化。使用 Windows 進行格式化，將導致該存儲卡初期在 CPU 中無法使用。
