LP-25 Series 龍門型加工中心機 :

列印此頁面	LP-3025	LP-4025	LP-5025	LP-6025
重要諸元
X 軸行程	3,000 mm	4,000 mm	5,000 mm	6,000 mm
Y 軸行程	2,500 mm ( 3,200 mm 選配 )
Z 軸行程	760 mm ( 1,000 / 1,200 / 1,400 mm 選配 )
主軸鼻端至工作臺面距離	240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 )
雙柱間距離	2,700 mm
工作臺
工作臺尺寸 ( X 方向 )	3,020 mm	4,020 mm	5,020 mm	6,020 mm
工作臺尺寸 ( Y 方向 )	2,400 mm
工作臺載重量	12,000 kg	15,000 kg	18,000 kg	20,000 kg
主軸
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 30 / 35 HP )
主軸轉速	6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配  ) Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 )
主軸內孔規格	BT50 ( ISO50 ) / DIN69871-A ( 選配 )
主軸進給
快速進給速率 X 軸	20,000 mm / min.	15,000 mm / min.	10,000 mm / min.	10,000 mm / min.
快速進給速率 Y 軸	15,000 mm / min.
快速進給速率 Z 軸	15,000 mm / min.
切削進給速率	1 ~ 10,000 mm / min.			1 ~ 5,000 mm / min.
刀庫
刀庫容量	32 支刀 ( 60 / 90 / 120 選配 )
刀具直徑 / 鄰刀空	O 127 / O 215 mm
刀具長度	350 mm
刀具重量	20 kg
精度
定位精度 ( JIS B 6338 )	? 0.015 mm / 全長
定位精度 ( VDI 3441 )	P ≤ 0.025 mm / 全長	P ≤ 0.030 mm / 全長	P ≤ 0.040 mm / 全長	P ≤ 0.050 mm / 全長
重現精度 ( JIS B 6338 )	? 0.003 mm
重現精度 ( VDI 3441 )	Ps ≤ 0.020 mm	Ps ≤ 0.025 mm	Ps ≤ 0.030 mm	Ps ≤ 0.035 mm
一般規格
電力需求	220 ? 10 %
氣壓壓力需求 ( ***少 )	5 ~ 8 ( 5 ) kg / cm?
油壓箱容量 ( 油壓泵 )	120 liter ( 10 HP )
潤滑油箱容量	6 liter
切削液容量 ( 切削液泵 )	750 liter ( 1.5 HP )
機器凈重	36,000 kg	40,000 kg	45,000 kg	50,000 kg

亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構、自動化等周邊配備列規格尺寸，提供您高效能、高生產力的加工對策；廣為汽車工業、模具工業、航太工業與能源工業等加工大廠所采用

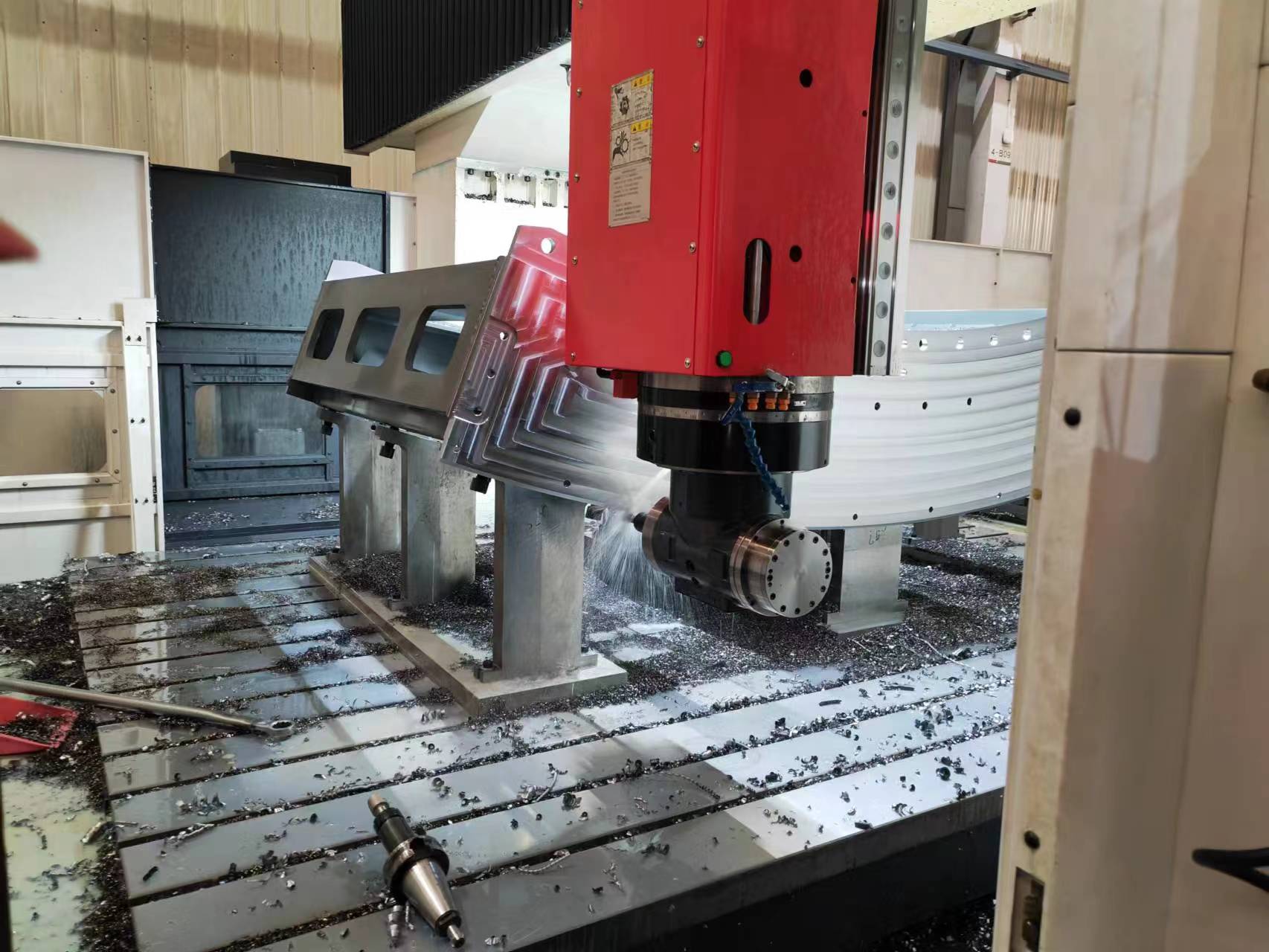

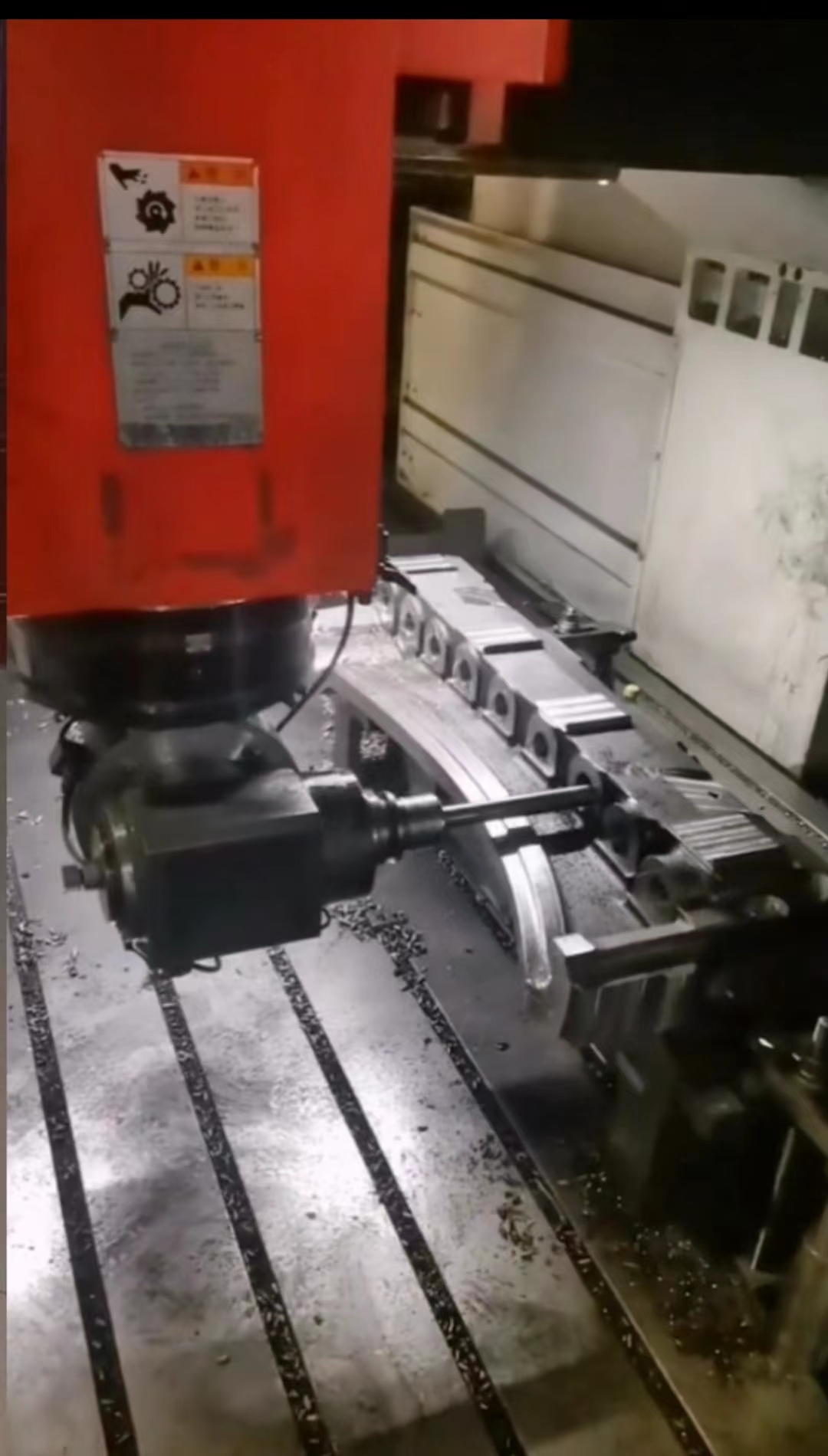

LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求

LP 產品地圖 ( 三軸行程 )



)

系列化產品線，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能

模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求X、Y 軸采剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升Z 軸采用高剛性硬軌設計，經熱處理后再***研磨，適合重切削。 ( 選用直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )高剛性結構一體式底座采用復合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保支撐剛性大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生配置螺桿減震機構，降低長尺寸螺桿懸垂回轉之震動，提升加工精度
