AVENTICS微型氣缸0822034203，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

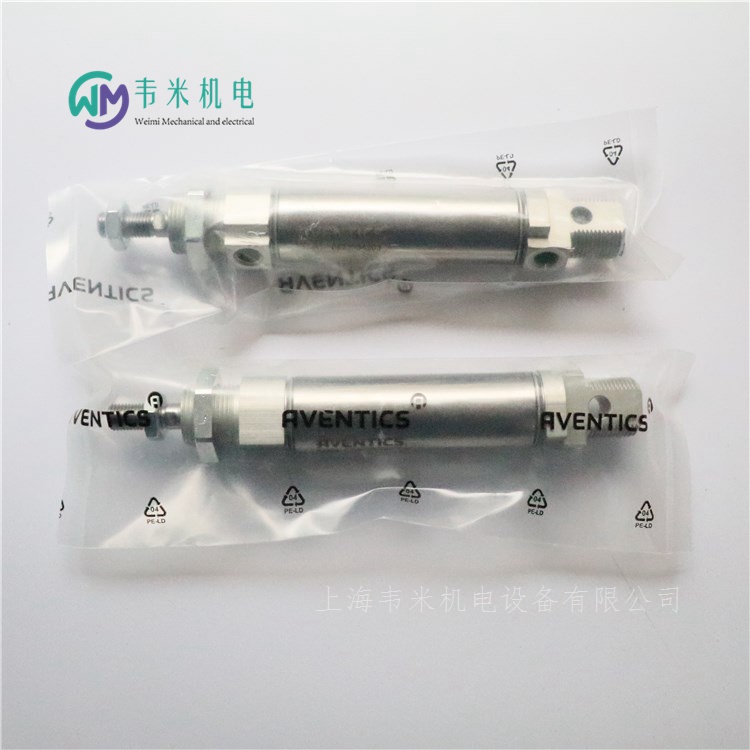

安沃馳AVENTICS微型氣缸, 系列 MNI-0822034203
實用原則 雙作用式
緩沖 彈性
活塞直徑 25 mm
活塞桿螺紋 M10x1,25
標準化 ISO 6432
行程 50 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
 ATEX 中可選
耐腐蝕 防腐蝕
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準  ISO 6432
合格證書  ATEX 中可選
壓縮空氣連接  內螺紋
工作壓力范圍  1 ... 10 bar
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db）
ATEX 認證氣缸的使用溫度范圍為 - 20 ?C ... 50 ?C 。
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準，PRA 系列-0822124010
實用原則 雙作用式
緩沖 氣動
 可調節的
磁性銷釘 帶磁性活塞
活塞直徑 80 mm
活塞桿螺紋 M20x1,5
標準化 ISO 15552
行程 400 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
 ATEX 中可選
壓縮空氣連接 G 3/8
壓縮空氣接口型號 內螺紋
標準  ISO 15552
合格證書  ATEX 中可選
壓縮空氣連接  內螺紋
工作壓力范圍  1,5 ... 10 bar
低 / 高環境溫度  -20 ... 80 ?C
介質溫度范圍  -20 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 - 20 ?C ... 50 ?C 。
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS微型氣缸, 系列 MNI-0822334503
實用原則 雙作用式
緩沖 氣動
 可調節的
磁性銷釘 帶磁性活塞
活塞直徑 25 mm
活塞桿螺紋 M10x1,25
標準化 ISO 6432
行程 50 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
耐腐蝕 防腐蝕
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準  ISO 6432
壓縮空氣連接  內螺紋
工作壓力范圍  1 ... 10 bar
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO22-0820019967
3/2
帶管接頭的板式閥門
電氣連接 : 多芯插頭, ISO 6952, B 型
手動控制裝置 : 沒有
帶彈簧復位
適合ATEX
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 塑料
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 ISO 6952, B 型
類型 多芯插頭
Qn 1-2 61 l/min
Qn 2-3 74 l/min
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量 1-2  See table
額定流量 2-3  See table
防護等級 帶接口  IP65
兼容性目錄  See table
暫載率  100 %
固定螺栓  M3
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS微型氣缸, 系列 MNI-0822333508
實用原則 雙作用式
緩沖 氣動
 可調節的
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
活塞桿螺紋 M8
標準化 ISO 6432
行程 200 mm
密封件材料 丙烯樹膠,聚氨酯
防塵圈 聚氨酯
耐腐蝕 防腐蝕
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
標準  ISO 6432
壓縮空氣連接  內螺紋
工作壓力范圍  1 ... 10 bar
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 - 20 ?C ... 50 ?C 。
磁性傳感器必需的緊固零件
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010651
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 40 mm
活塞桿螺紋 M6
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接  內螺紋
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列-0822124010
實用原則 雙作用式
緩沖 氣動
 可調節的
磁性銷釘 帶磁性活塞
活塞直徑 80 mm
活塞桿螺紋 M20x1,5
標準化 ISO 15552
行程 400 mm
密封件材料 聚氨酯
防塵圈 聚氨酯
 ATEX 中可選
壓縮空氣連接 G 3/8
壓縮空氣接口型號 內螺紋
標準  ISO 15552
合格證書  ATEX 中可選
壓縮空氣連接  內螺紋
工作壓力范圍  1,5 ... 10 bar
低 / 高環境溫度  -20 ... 80 ?C
介質溫度范圍  -20 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
通過 ATEX 認證的氣缸（帶標記 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db）可以在網絡配置器中生成。
ATEX 認證氣缸的使用溫度范圍為 - 20 ?C ... 50 ?C 。
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS旋轉緊湊模塊, 系列 RCM-SH-R412000374
可調節旋轉角度 max. 180 ?
可調節旋轉角度 min. 0 ?
尺寸 RCM-20
結構特點 帶齒條的雙活塞
緩沖 液壓
 設置已確定
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
外殼 鋁材
密封件材料 丙烯樹膠
壓縮空氣連接 M5
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  5 ... 60 ?C
介質溫度范圍  5 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
緩沖  液壓 設置已確定
理論力矩  6 bar
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS無桿氣缸, 系列 RTC-BV-R480141474
引導 集成化導桿
實用原則 雙作用式
緩沖 氣動
 可調節的
磁性銷釘 帶磁性活塞
活塞直徑 40 mm
行程 600 mm
密封件材料 聚氨酯
壓縮空氣連接 G 1/4
工作壓力范圍  2 ... 8 bar
低 / 高環境溫度  -10 ... 60 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
確定活塞推力的壓力  6.3 bar
壓力露點必須至少低于環境和介質溫度 15 ?C ，并且允許的溫度為 3 ?C 。
