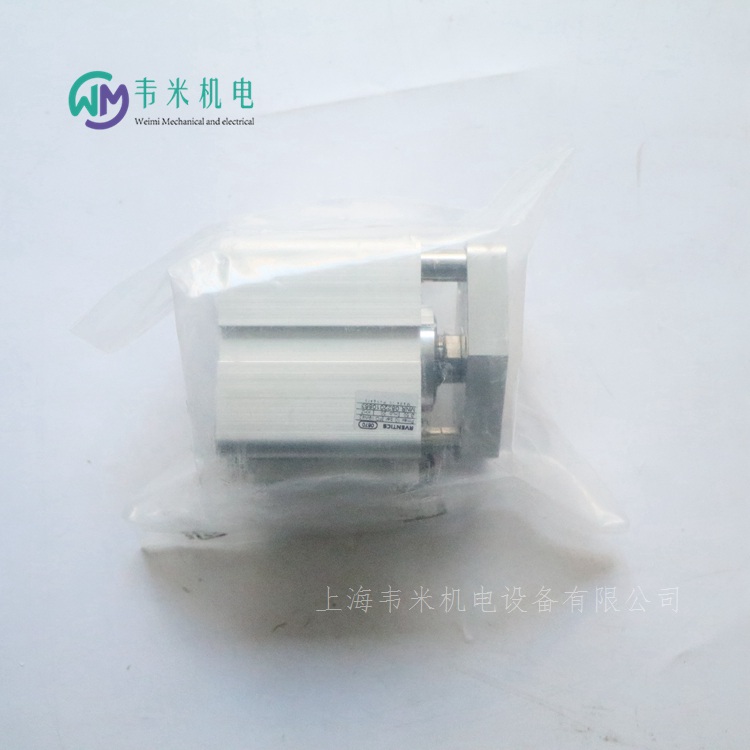

AVENTICS短行程氣缸0822010863，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822010863
KHZ-DA-050-0020-M-NR
規格
活塞- φ50 mm
行程20 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準
活塞桿無旋轉
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1110 N
伸出運動的活塞力1237 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
沖撞能量0.32 J
重量 0 mm行程0.388 kg
重量 10 mm行程0.086 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現



安沃馳AVENTICS緊湊型氣缸, 系列 KPZ 0822394203
KPZ-DA-040-0020-004122411000000-B
規格
標準NFE 49004
活塞- φ40 mm
行程20 mm
實用原則雙作用式
緩沖 彈性阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.7 J
大行程300 mm
介質壓縮空氣
介質溫度小值-20 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
特點
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
帶集成傳感器插槽
可選：通心（中空）活塞桿、非旋轉（通過活塞桿或前板）、多位置變型、耐熱、ATEX



安沃馳AVENTICS緊湊型氣缸, 系列 KPZ 0822394204
KPZ-DA-040-0025-004122411000000-B
規格
標準NFE 49004
活塞- φ40 mm
行程25 mm
實用原則雙作用式
緩沖elastick? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力720 N
伸出運動的活塞力792 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力0.6 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
沖撞能量0.7 J
大行程300 mm
介質壓縮空氣
介質溫度小值-20 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
特點
符合 NFE 49-004
φ 16 mm ... 100 mm
大行程：500 mm
帶集成傳感器插槽
可選：通心（中空）活塞桿、非旋轉（通過活塞桿或前板）、多位置變型、耐熱、ATEX




安沃馳AVENTICS拉桿氣缸ISO 15552, 系列 TRB 0822342008
TRB-DA-050-0250-0122111100000000000000-B
規格
標準ISO 15552
活塞- φ50 mm
行程250 mm
實用原則雙作用式
緩沖 氣動可調阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準, ATEX 中可選
合格證書ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.14 kg
重量 10 mm行程0.036 kg
大行程2100 mm
介質壓縮空氣
特點
提供 32 mm 至 125 mm 直徑的活塞
先進的氣動緩沖
附加彈性緩沖
提供多種刮刀模塊
您可以利用模塊系統隨時更換氣缸上的刮刀，并能大大減少保養周期
配置器中提供各種變型和配件



安沃馳AVENTICS短行程氣缸, 系列 KHZ 0822406482
KHZ-SA-080-0025-M
規格
活塞- φ80 mm
行程25 mm
實用原則單作用式，不受壓縮回
緩沖 彈性阻尼
磁性銷釘 帶磁鐵的活塞
環境要求工業標準
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力63.5 N
伸出運動的活塞力3267 N
低環境溫度-25 ?C
高環境溫度80 ?C
小運行壓力1 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M10
重量1.29 kg
介質壓縮空氣
介質溫度小值-25 ?C
介質溫度大值80 ?C
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大5 mg/m3
活塞桿不銹鋼
特點
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安裝空間
非旋轉活塞桿，通過前面板實現



安沃馳AVENTICS二位三通換向閥, 系列 ST R422002211
VVST-3/2SR-PAN
規格
操作機械式
額定流量Qn280 l/min
換向原理3/2
壓縮空氣 接口 出口G 1/8
小運行壓力-0.95 bar
大運行壓力10 bar
操作元件安裝板安裝
密封原理金屬密封
結構特點滑閥
底板連接管式連接
封閉方式，封閉類型不可鎖定
操縱力(驅動力)，小值11 N
低環境溫度-15 ?C
高環境溫度80 ?C
介質溫度小值-15 ?C
介質溫度大值80 ?C
介質壓縮空氣
壓縮空氣中的含油量 小.,5 mg/m3
壓縮空氣中的含油量 大25 mg/m3
顆粒大小 max.5 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/8
壓縮空氣連接 排氣G 1/8
安裝螺釘M4 帶有內六角
擰緊螺栓的小扭力2.5 Nm
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝
