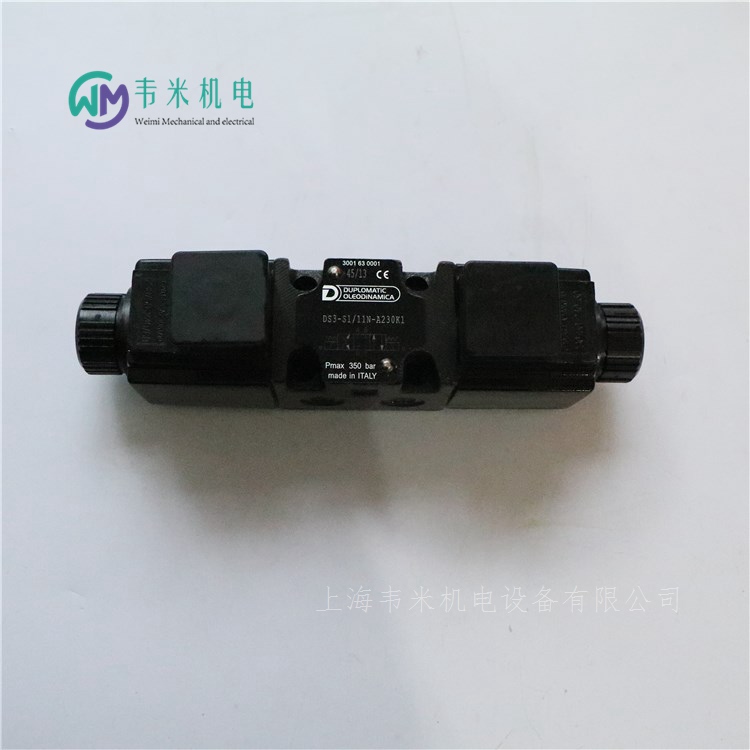

DUPLOMATIC電磁閥DS3-S1/11N-A230K1，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，產品圖片實物拍攝，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，常用產品現貨供應。歡迎新老客戶咨詢采購！

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確保抗鹽霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

DUPLOMATIC電磁閥DS3-S1/11N-A230K1，意大利迪普馬電磁閥；

意大利迪普馬DUPLOMATIC電磁閥訂貨型號：

DS3-S1/11N-A230K1
DS3-S2/11N-A230K1
DS3-S3/11N-A230K1
DS3-S4/11N-A230K1
DS3-S5/11N-A230K1
DS3-S6/11N-A230K1
DS3-S7/11N-A230K1
DS3-S8/11N-A230K1
DS3-S9/11N-A230K1
DS3-S10/11N-A230K1
DS3-S11/11N-A230K1
DS3-S12/11N-A230K1
DS3-S17/11N-A230K1
DS3-S18/11N-A230K1
DS3-S19/11N-A230K1
DS3-S20/11N-A230K1
DS3-S21/11N-A230K1
DS3-S22/11N-A230K1
DS3-S23/11N-A230K1
DS3-S26/11N-A230K1
DS3-S27/11N-A230K1
DS3-S28/11N-A230K1
DS3-S29/11N-A230K1
DS3-RK/11N-A230K1
DS3-RK02/11N-A230K1
DS3-RK1/11N-A230K1
DS3-1RK/11N-A230K1
DS3-SA1/11N-A230K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-A230K1
DS3-SA4/11N-A230K1
DS3-RSA1/11N-A230K1
DS3-RSA2/11N-A230K1
DS3-RSA3/11N-A230K1
DS3-RSA4/11N-A230K1
DS3-TA/11N-A230K1
DS3-TA02/11N-A230K1
DS3-TA12/11N-A230K1
DS3-TA23/11N-A230K1
DS3-23TA/11N-A230K1
DS3-TA30/11N-A230K1
DS3-TA33/11N-A230K1
DS3-SB1/11N-A230K1
DS3-SB2/11N-A230K1
DS3-SB3/11N-A230K1
DS3-SB4/11N-A230K1
DS3-RSB1/11N-A230K1
DS3-RSB2/11N-A230K1
DS3-RSB3/11N-A230K1
DS3-RSB4/11N-A230K1
DS3-TB/11N-A230K1
DS3-TB02/11N-A230K1
DS3-TB12/11N-A230K1
DS3-TB23/11N-A230K1
DS3-23TB/11N-A230K1
DS3-TB30/11N-A230K1
DS3-TB33/11N-A230K1
換向閥操作方式：
手動換向閥，電磁換向閥，機械換向閥，液動換向閥
手動換向閥
手動換向閥是依靠手動杠桿的作用力驅動閥芯運動來實現油路通斷或切換的。
根據閥芯的定位方式分為：彈簧自動復位式、彈簧鋼球定位式。
機械換向閥：
機械換向閥又稱:行程換向閥,它是依靠安裝在執行元件上的行程擋塊(或凸輪)推動閥芯實現換向的。
當擋鐵壓下滾輪，使閥芯移至下端位置時，油口P和A逐漸相通;當擋鐵移開滾輪時,閥芯靠其底部彈簧進行復位,油口P和A逐漸關閉。
改變擋鐵斜面的斜角或凸輪外廓的形狀，可改變閥移動的速度,因而可以調節換向過程的時間,故換向性能較好。
電磁換向閥
閥芯運動是藉助于電磁力和彈簧力的共同作用。電磁鐵不得電，閥芯在右端彈簧的作用下，處于左位置（右位)，油口p與A通，B不通;電磁鐵得電產生一個電磁吸力，通過推桿推動閥芯右移，則閥左位工作，油口p與B通，A不通。
電磁鐵可以是直流、交流的。
如果將兩端電磁鐵與彈簧對中機構組合，又可組成三位的電磁換向閥，電磁鐵得電分別為左右位,不得電為中位。兩端不可能同時得電。
液動換向閥
液動換向閥是利用壓力油推動閥芯換位,實現油路的通斷或切換的。
當兩個控制油口X和Y都不通壓力油時，閥芯在兩端彈簧的作用下處于中位。當控制壓力油從X流入閥芯左端油腔時，閥芯被推至右端，油口P和B相通，A和T相通;
當控制壓力油從Y流入閥芯右端油腔時，閥芯被推至左端，油口P和A相通B和T相通，實現液流反向。
液壓操縱對閥芯的推力適用于高壓、大流量、閥行程長的場合。
