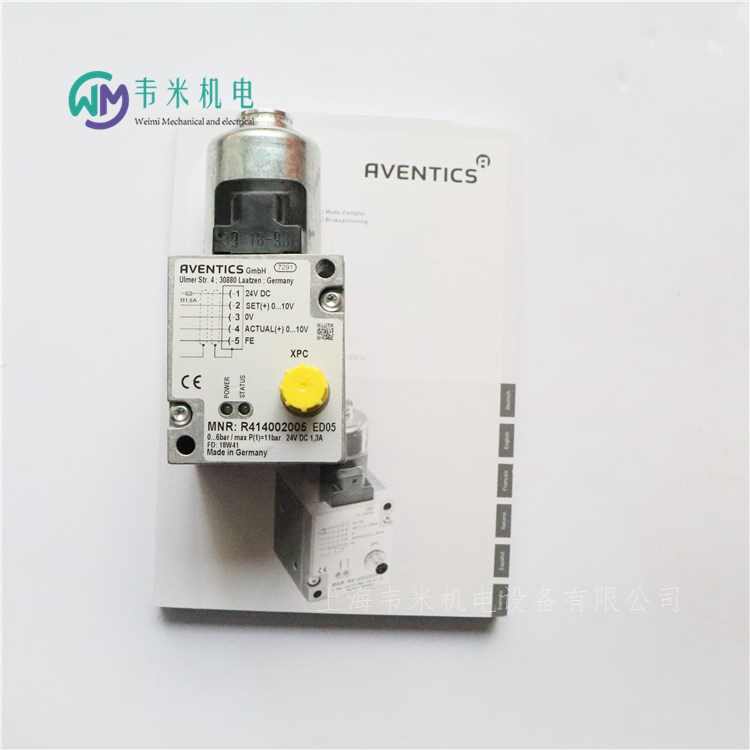

AVENTICS壓力調節閥R414002005，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

AVENTICS安沃馳E/P壓力調節閥, 系列 ED05 R414002005
ED05-000-060-010-1M12A
規格
結構特點提動閥
合格證書CE認證
小運行壓力0 bar
大運行壓力11 bar
低環境溫度0 ?C
高環境溫度70 ?C
壓縮空氣 接口 人口G 1/4
壓縮空氣 接口 出口G 1/4
壓縮空氣連接 排氣G 1/4
介質壓縮空氣
額定流量Qn1000 l/min
控制方式模擬量
工作電壓DC24 V
滯環< 0,06 bar
安裝位置α = 0-90? β = 0-90?
允許的脈動5%
防護等級IP65
電氣連接通過信號接口
信號連接(輸入和輸出比特)
信號連接多芯插頭
信號連接M12
信號連接5-針
實際值輸出端0 ... 10 V
設定值輸入端0 ... 10 V
壓力調節范圍 min.0 bar
特點
定制化的按需壓力控制
堅固耐用的提升閥技術保障較長的使用壽命
流量大，適合各種任務
高動態性直接作用技術
無可磨損導閥或膜片
各種電氣連接選項

壓力調節閥亦稱自力式平衡閥、流量控制閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，管網中應用流量調節閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌行У慕鉀Q管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題。

壓力調節閥工作原理：
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

由于氣動調節閥具有本質防爆、性能可靠等優點，國內外調節閥仍以氣動為主。
過去，國內正式生產的小流量調節閥。高使用壓力可達100公斤/厘米 2 ，額定的流通能力C 值可以 從0.05 到0.0012。其閥座孔徑為3毫米，閥芯為圓柱形，上面刻有一道或數道V 型槽 ，閥桿行程6毫米，閥門 無配套 的定位器，因此控制精度較差。
我國也引進了小流量調節閥。流通能力約為0.001，閥芯為帶有缺口的圓柱形。工作壓力為300公斤/厘米 2 閥桿行程7/16英寸，閥芯為圓錐形，該閥門帶有摩爾公司 的頂裝定位器。
上述這類閥門的特點是結構簡單，重量輕。常用的閥座孔徑為1/8～1/4英寸(約為3.175A-6.35 毫米)，閥桿行程為1/4～l/2英寸(合6.35～12.7 毫米)。這類閥門的流量能力小可以做到0.00006，以至更小。
一般地說，圓柱開槽型的閥芯，在特性化方面比圓錐形好，它可以通過改變 槽深來獲得 設計特性，但后者調節可*性好，因?yàn)橥ㄟ^閥門的流體，分布在閥芯截面的整個圓周上。這種閥門常用在精度要求不很高的場合。但容量精度和特性的重現性較差。
閥門流通能力，主要取決于流孔直徑，對于一個1/16英寸的流孔，理論上的 Cv 值約為0?06，或者說只是接近小流量的上限。要進～步減小流量，必須從根本上減小閥芯的行程或約束流孔 的開度 。

自力式壓力調節閥因?yàn)椴恍枰渌鈦砟茉慈珉娫础庠矗瑑H靠介質自身的能量來驅動，既節能又環保，使用方便，安裝完畢后設定好壓力值即可投入自動運行，所以在對控制精度要求不高，又缺乏電源、氣源的場合，得到了越來越廣泛的使用。但在使用過程中，一定要注意選型的特殊性，否則容易引起事故。在使用過程中，要注意使用的選型和安裝環境，因此，詳細了解自力式壓力調節閥的工作原理和結構是非常重要的。

AVENTICS壓力調節閥R414002005，德國安沃馳壓力調節閥；

德國安沃馳AVENTICS壓力調節閥訂貨號和型號：

R414003385 ED05-000-030-010-1M12A
R414002561 ED05-000-040-010-1M12A
R414004741 ED05-000-040-420-1M12A
R414003840 ED05-000-050-010-1M12A
R414007634 ED05-000-050-020-1M12A
R414002005 ED05-000-060-010-1M12A
R414002295 ED05-000-060-010-1M12S
5610141330 ED05-000-060-010-2DICA
R414001168 ED05-000-060-010-2DICA
5610141320 ED05-000-060-010-2DICN
R414002003 ED05-000-060-020-1M12A
R414002006 ED05-000-060-020-1M12S
5610141300 ED05-000-060-020-2DICA
R414002004 ED05-000-060-420-1M12A
R414002294 ED05-000-060-420-1M12S
5610141310 ED05-000-060-420-2DICA
5610149310 ED05-000-060-420-2DICA
8850069520 ED05-000-060-420-2DICA
R414002874 ED05-000-060-XXX-1M12A
5610149010 ED05-000-070-010-2DICA
R414002009 ED05-000-100-010-1M12A
R414002297 ED05-000-100-010-1M12S
5610141530 ED05-000-100-010-2DICA
5610141520 ED05-000-100-010-2DICN
R414002007 ED05-000-100-020-1M12A
R414002010 ED05-000-100-020-1M12S
5610141500 ED05-000-100-020-2DICA
R414002008 ED05-000-100-420-1M12A
R414004198 ED05-000-100-420-1M12A
R414002296 ED05-000-100-420-1M12S
5610141510 ED05-000-100-420-2DICA
5610149000 ED05-000-100-420-2DICA
5610141550 ED05-000-100-DDL-3M12X
R414000645 ED05-000-100-PWM-1M12S
5610141540 ED05-000-100-VDS-3M12X
R414000043 ED05-000-100-VDS-3M12X
R414002301 ED05-005-045-420-1M12A
R434000886 ED05-0-100PSI-0-10VDC
R434006934 ED05-0-10VDC-0-150PSI-SGL-M12
R434004400 ED05-0-120PSI-4-20MA
R434004385 ED05-0-55PSI-0-10VDC
R434005102 ED05-0-60PSI-0-10VDC
R434006076 ED05-0-75PSI-4-20MA-SINGLE-M12-CONN
R434001508 ED05-ND5-0-10VDC-0-100PSI-160PSI-MAX
R434001382 ED05-ND5-4-20MA-0-65PSI-101PSI-MAX
R434001589 ED05-ND5-4-20MA-0-75PSI-101PSI-MAX
R414001189 ED05-V10-010-010-1M12A
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010741
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝無旋轉
實用原則雙作用式
緩沖彈性
活塞直徑32 mm
行程10 mm
防塵圈聚氨酯
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010774
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝無旋轉
實用原則雙作用式
緩沖彈性
活塞直徑63 mm
行程25 mm
防塵圈聚氨酯
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010847
接口 G 1/8雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝無旋轉
實用原則雙作用式
緩沖彈性
磁性銷釘帶磁性活塞
活塞直徑32 mm
行程50 mm
防塵圈聚氨酯
壓縮空氣連接G 1/8
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010823
接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝無旋轉
實用原則雙作用式
緩沖彈性
磁性銷釘帶磁性活塞
活塞直徑20 mm
行程20 mm
防塵圈聚氨酯
壓縮空氣連接M5
壓縮空氣接口型號內螺紋
壓縮空氣連接內螺紋
低 / 高環境溫度-25 ... 80 ?C
介質溫度范圍-25 ... 80 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量0 ... 5 mg/m3
確定活塞推力的壓力6.3 bar
材料
氣缸管子鋁材, 陽極氧化處理
活塞桿不銹鋼
活塞晴綸橡膠
前端蓋板黃銅 鋁材
后蓋鋁材
防塵圈聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位三通閥，LS04-AF 系列-R422103582
2x3/2Qn = 310 l/min常閉/常閉管式連接壓縮空氣 接口 出口 : φ 6電氣連接 : 多芯插頭, M8, 3-針手動控制裝置 : 按鈕式先導 : 內部
換向原理2x3/2
結構特點滑閥
外殼聚甲醛
密封件材料丙烯樹膠,氫化-腈-樹膠,聚氨酯
標準化電路接口DIN EN 60947-5-2
防護等級IP65
芯數3-針
接口尺寸M8
類型多芯插頭
額定流量Qn310 l/min
壓縮空氣 接口 人口? 6
壓縮空氣 接口 出口? 6
工作電壓DC24 V
操作電子
結構特點滑閥
操作電子
先導內部
密封原理軟密封
工作壓力范圍3 ... 7 bar
低 / 高環境溫度-10 ... 50 ?C
介質溫度范圍-10 ... 50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
壓縮空氣中的含油量0 ... 5 mg/m3
標準化電路接口DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子等級 III
防護等級 帶接口IP65
保護電路Z-二極管
發光二極管狀態顯示黃色
暫載率100 %
接通時間型號12 ms
關閉時間型號15 ms
無用發射符合EN 61000-6-4:2002
抗干擾性符合IEC 61000-6-2:2005
固定螺栓M3
擰緊螺栓的小扭力0.5 Nm
重量0.064 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
100％ 的占空比僅適用于單個閥。


安沃馳AVENTICSAP/ST系列配電盤閥門的操控單元
類型顏色重量物料號
按扭紅色0.011 kgR412012734
按扭黑色0.011 kgR412012735
按扭黃色0.011 kgR412012736
按扭綠色0.011 kgR412012737
蘑菇形按鈕紅色0.024 kgR412012738
蘑菇形按鈕綠色0.024 kgR412012739
蘑菇形按鈕黃色0.024 kgR412012740
帶棘爪的蘑菇形按鈕和旋轉松開紅色0.047 kg  R412012741
控制桿開關紅色0.014 kgR412012742
控制桿開關白色0.014 kgR412012743
帶兩個卡槽位置的旋轉開關紅色0.02 kgR412012744
帶兩個卡槽位置的旋轉開關灰色0.02 kgR412012745
帶凹槽和旋轉去聯鎖裝置的按鍵黑色0.032 kgR412012748
帶兩個鑰匙的旋轉鎖灰色0.05 kg2)R412012746
帶兩個鑰匙的旋轉鎖灰色0.05 kg3)R412015479

低 / 高環境溫度-30 ... 70 ?C
將一個ST配電盤閥與一個操作元件組裝，可形成一個緊停控制裝置。必須遵守EG機器指令2006/42/EG以及標準EN ISO 13850和EN ISO 13849中的相關規定。EN ISO 13849中定義ST配電盤閥為一個單管路部件。對于更高的性能等級（c、d、e）必須使用更堅固的結構。


AVENTICS安沃馳2x二位三通 換向閥, 系列 AV05-R422103009
2x3/2Qn = 600 l/min常開/常開底板連接手動控制裝置 : 按鈕式雙線圈先導 : 外部的
操作元件雙線圈
換向原理2x3/2
結構特點滑閥，正重疊
外殼聚酰胺(尼龍) 增強型玻璃纖維
密封件材料丙烯樹膠,氫化-丙烯腈-樹膠
防護等級IP65
Qn 1-2600 l/min
Qn 2-3520 l/min
額定流量Qn600 l/min
工作電壓DC24 V
操作電子
結構特點滑閥，正重疊
操作電子
先導外部的
密封原理軟密封
組合原理（閉鎖原理）底板原理
工作壓力范圍-0,9 ... 10 bar
控制壓力 小/大3 ... 8 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣
顆粒大小 max.40 μm
壓縮空氣中的含油量0 ... 5 mg/m3
額定流量 2-3520 l/min
先導排氣帶先導集中排氣
防護等級 帶接口IP65
發光二極管狀態顯示黃色
暫載率100 %
接通時間型號16 ms
關閉時間型號25 ms
固定螺栓內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力0,5 Nm
啟動力矩公差?0,1 mT
重量0,064 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 AV05-R422103013
操作元件單線圈
復位型帶空氣彈簧復位
換向原理5/2
結構特點滑閥，正重疊
外殼聚酰胺(尼龍) 增強型玻璃纖維
密封件材料丙烯樹膠,氫化-丙烯腈-樹膠
防護等級IP65
Qn 1-2700 l/min
Qn 2-3600 l/min
額定流量Qn700 l/min
工作電壓DC24 V
操作電子
結構特點滑閥，正重疊
操作電子
先導外部的
密封原理軟密封
組合原理（閉鎖原理）底板原理
工作壓力范圍-0,9 ... 10 bar
控制壓力 小/大3 ... 8 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣
顆粒大小 max.40 μm
壓縮空氣中的含油量0 ... 5 mg/m3
額定流量Qn700 l/min
額定流量 1-2700 l/min
額定流量 2-3600 l/min
先導排氣帶先導集中排氣
防護等級 帶接口IP65
發光二極管狀態顯示黃色
暫載率100 %
固定螺栓內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力0,5 Nm
啟動力矩公差?0,1 mT
重量0,061 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
