AVENTICS單向閥5340981100，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

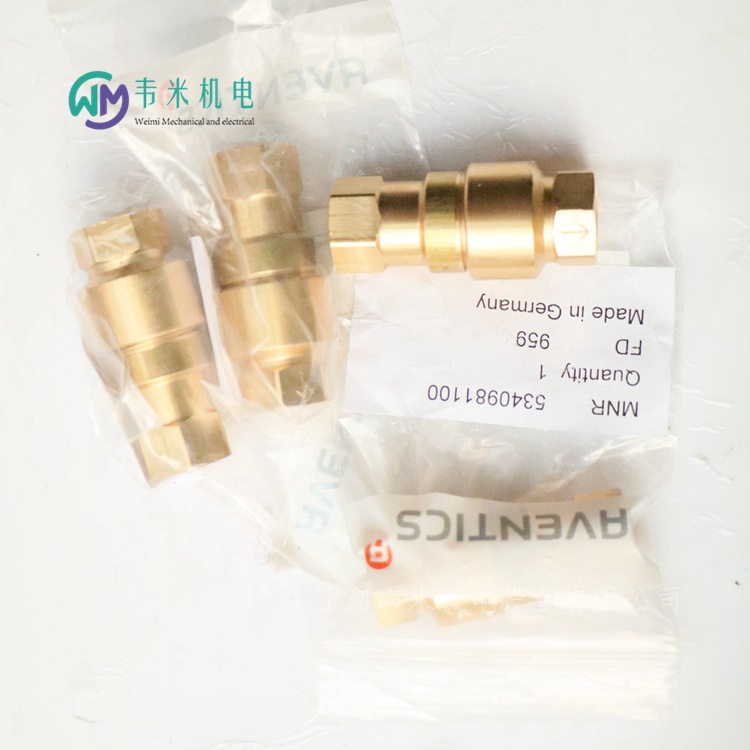

安沃馳AVENTICS單向閥, 系列 NR01 5340981100
ZZ99-G014-G014
規格
壓縮空氣接口 1G 1/4
類型 壓縮空氣接口 1內螺紋
固定方式線路安裝
壓縮空氣接口 2 型號內螺紋
結構特點提動閥
壓縮空氣接口 2G 1/4
額定流量Qn 1 向 21050 l/min
小運行壓力0.5 bar
大運行壓力15 bar
低環境溫度-10 ?C
高環境溫度60 ?C
介質溫度小值-10 ?C
介質溫度大值60 ?C
介質壓縮空氣
重量0.168 kg
材料：外殼黃銅
密封件材料丙烯樹膠

流量控制閥
在氣動系統中，經常要求控制氣動執行元件的運動速度，這要靠調節壓縮空氣的流量來實現。用來控制氣體流量的閥，稱為流量控制閥。流量控閥是通過改變閥的通流截面積來實現流量控制的元件，它包括節流閥、單向節流閥、排氣節流閥等。
1.節流閥
節流閥是將空氣的流通截面縮小以增加氣體的流通阻力，而降低氣體的壓力和流量。閥體上有一個調整螺絲，可以調節流閥的開口度（無級調節），并可保持其開口度不變，此類閥稱為可調節開口截流閥。流通截面固定的節流閥，稱為固定開口節流閥。
可調節流閥常用于調節氣缸活塞運動速度，若有可能，應直接安裝在氣缸上。這種節流閥有雙向節流作用。使用節流閥時，節流面積不宜太小，因空氣中的冷凝水、塵埃等塞滿阻流口通路會引起節流量的變化。
1.節流閥
節流閥常用的孔口結構：平板閥、針閥、球閥
2.單向節流閥：單向節流閥是由單向閥和節流閥組合而成，常用于控制氣缸的運動速度，也稱為速度控制閥。
當氣流從1口進入，單向閥被頂在閥座上，空氣只能從節流口流向出口2，流量被節流閥節流口的大小所限制，調節螺釘可以調節節流面積。當空氣從2口進入時，推開單向閥自由流到1口，不受節流閥限制。
2.單向節流閥：
利用單向節流閥控制氣缸的速度方式有進氣節流和排氣節流兩種方式。
進氣節流控制，它是控制進入氣缸的流量以調節活塞的運動速度。采用這種控制方式，如活塞桿上的負荷有輕微變化，將導致氣缸速度的明顯變化。因此速度穩定性差，僅用于單作用氣缸、小型氣缸或短行程氣缸的速度控制。
排氣節流控制，它是控制氣缸排氣量的大小，而進氣是滿流的。這種控制方式能為氣缸提供背壓來限制速度，故速度穩定性好，常用于雙作用氣缸的速度控制。單向節流閥用于氣動執行元件的速度調節時應盡可能直接安裝在氣缸上。
一般情況下，單向節流閥的流量調節范圍為管道流量的20%～30%。對于要求能在較寬范圍里進行速度控制的場合，可采用單向閥開度可調的速度控制閥。
3.排氣節流閥
排氣節流閥的節流原理和節流閥一樣，也是靠調節通流面積來調節閥的流量的。它們的區別是，節流閥通常是安裝在系統中調節氣流的流量，而排氣節流閥只能安裝在排氣口處，調節排入大氣的流量，以此來調節執行機構的運動速度。排氣節流閥的工作原理圖，氣流從A口進入閥內，由節流口1節流后經消聲套2排出。因而它不僅能調節執行元件的運動速度，還能起到降低排氣噪聲的作用。
排氣節流閥通常安裝在換向閥的排氣口處，與換向閥聯用，起單向節流閥的作用。它實際上只不過是節流閥的一種特殊形式。由于其結構簡單，安裝方便，能簡化回路，

AVENTICS單向閥5340981100

單向閥
系列NR01
Qn=40-7950l/min
安沃馳AVENTICS單向閥,系列NR01
0821003005
0821003001
0821003002
0821003003
安沃馳AVENTICS單向閥,系列NR01
1823373103
1823373104
1823373105
1823373106
1823373107
1823373108
1823373111
1823373112
安沃馳AVENTICS單向閥,系列NR01
0821003020
0821003021
0821003022
安沃馳AVENTICS單向閥,系列NR01
5340981000
5340981100
5340981200
5340981300
5340981400
安沃馳AVENTICS單向閥,系列NR01
0821003004
0821003017
0821003018
安沃馳AVENTICS單向閥,系列NR01
0821003007
0821003008
快插接頭系列QR1
Qn=280-2000l/min
安沃馳AVENTICS單向閥,快插接頭系列QR1-ANR
R412005565
R412005566
R412005568
R412005569
安沃馳AVENTICS止回閥,快插接頭系列QR1-AAN
R412005526
R412005527
R412005528
R412005529
安沃馳AVENTICS單向閥,快插接頭系列QR1-SKR
R412005573
R412005574
R412005575
R412005576
R412005577
安沃馳AVENTICS止回閥,快插接頭系列QR1-ASK
R412005547
R412005548
R412005549
R412005550
系列NR02
!translate!Qn=300-5800l/min
安沃馳AVENTICS先導式單向閥,系列NR02
0821003050
0821003051
安沃馳AVENTICS先導式單向閥,系列NR02
0821003045
0821003046
0821003047
0821003048
安沃馳AVENTICS先導式單向閥,系列NR02
0821003025
0821003026
0821003027
0821003042
0821003029
0821003028
0821003030
安沃馳AVENTICS先導式單向閥,系列NR02
5340050010
5340051000
5340051010
5340053000
快速排氣閥
系列573
Qn=220-12000l/min
安沃馳AVENTICS快速通風閥,系列573
5735040900
5735040000
5735040100
R412010750
5735040300
R412010751
R412010752
快速排氣閥
安沃馳AVENTICS快速通風閥
0821002003
0821002004
0821002002
通風模塊
底部支撐腳，頭部側2,4
安沃馳AVENTICS通風模塊,底部支撐腳，頭部側2,4
R422003118
R422003186
R422003188
十、壓力調節閥
E/P壓力調節閥
系列ED02
AVENTICS安沃馳E/P壓力調節閥,系列ED02
R414001197
R414001198
R414001199
R414001200
R414002405
R414002406
R414002407
R414002408
R414003364
R414003365
R414003879
R414003370
R414003371
R414003373
R414002400
R414002401
R414002402
R414002403
R414002410
R414002411
R414002412
R414002413
系列ED05
AVENTICS安沃馳E/P壓力調節閥,系列ED05
R414002003
安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822406321
實用原則 單作用式，不受壓縮回
緩沖 彈性
活塞直徑 20 mm
活塞桿螺紋 M5
行程 10 mm
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接  內螺紋
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
其他變化可以通過 AVENTICS 銷售中心獲取.
用于0822406310材料的活塞：聚氨酯
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS過濾器-調壓閥, 系列 NL2-FRE-0821300301
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1650 l/min
壓縮空氣連接 G 1/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  2 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  1650 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  25 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE-0821300353
組成部分 過濾器-調壓閥
清除冷凝物 全自動，無壓打開
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6900 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  6900 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,5 ... 10 bar
壓力輸送  單的
過濾器的集水杯容積  50 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS調壓閥, 系列 NL1-RGS-0821300668
操作 機械式
組成部分 調壓閥
二級排放 帶二次排氣
壓力表 帶手輪壓力表
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1350 l/min
壓縮空氣連接 G 1/4
組成部分  調壓閥
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
壓力輸送  單的
操作  機械式
重量  0,35 kg
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）
帶背部排氣 (> 3 bar )

安沃馳AVENTICS過濾器-調壓閥, 系列 NL1-FRE-0821300750
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1350 l/min
壓縮空氣連接 G 1/8
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  1350 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,5 ... 10 bar
壓力輸送  單的
過濾器的集水杯容積  16 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
調節器頭可鎖止
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS過濾器-調壓閥, 系列 NL6-FRE-0821300857
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 40 μm
壓力表 帶有壓力表
外殼 鋁材-壓鑄件
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 15000 l/min
壓縮空氣連接 G 1
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  15000 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,5 ... 10 bar
壓力輸送  單的
過濾器的集水杯容積  125 cm3
濾清器濾芯  可替換
大值. 自通風耗用量  0,5 l/min
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  7 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
操作方式： 安裝角（固定角）1821336017 / 封鎖件 1827009593
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS二位三通截止閥，機械操作,系列NL2-BAV-0821300901
鎖定式 鎖定式
結構特點 球閥
 管狀端頭
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
Qn 1-2 2800 l/min
Qn 2-3 70 l/min
額定流量Qn 3000 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
壓縮空氣接口型號 內螺紋
操作 機械式
結構特點  球閥
操作  機械式
封閉方式，封閉類型  鎖定式
操作元件  管狀端頭
密封原理  金屬密封
合格證書  適合ATEX
額定流量Qn  3000 l/min
工作壓力范圍  0 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
重量  0,36 kg
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
