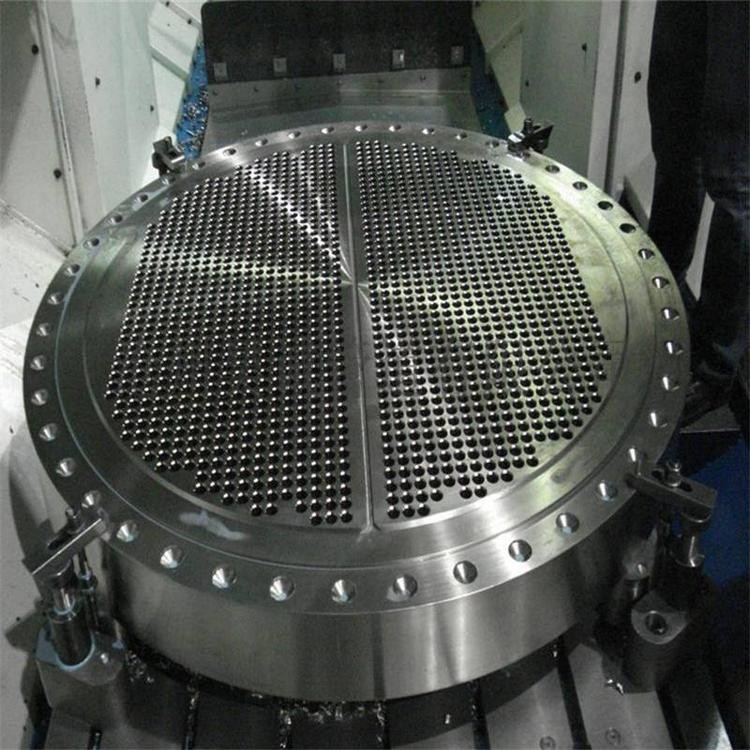

數控深孔鉆床平面鉆設備板材鉆孔

數控深孔鉆床的鉆頭需要定期進行修磨，這樣可以延長鉆頭的使用壽命和重復次數，降低生產成本和費用。通常用工具顯微鏡測量，在兩條主切削刃全長內，磨損深度應小于0.2mm。重磨時要磨去0.25mm。普通的定柄鉆頭可重磨3次，鏟形頭的鉆頭可重磨2次。

數控深孔鉆床，可適應多品種批量生產。高速平面鉆的龍門橫梁上裝有1-4個可移動的滑臺，滑臺采用兩條滾動導軌副導向，驅動分別采用伺服電機和精密大螺距滾珠絲杠副傳動。

數控平面鉆的主軸箱高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。移動采用兩條直線滾柱導軌導向，驅動采用伺服電機帶動同步帶和精密滾珠絲杠副傳動。液壓進給鉆削動力頭的方案設計，主要在于確定動力頭的液壓進給方式。傳統的液壓進給鉆削動力頭分為外置和內置兩種。

數控平面鉆使用變頻調速電機作為主運動動力源,不但省去了齒輪傳動機構的繁頂設計,使動力頭結構變得簡單，同時滿足了主軸轉動的無極調速,從整體上看,減小了動力頭的體積降低成本，提高了生產力。

PMZ-2016龍門數控平面鉆，有基座固定，而龍門移動，占地面積比較小，移動龍門采用鋼板焊接而成，經過人工時效處理，穩定性比較好，龍門前側有直線導軌和液壓動力頭，龍門上邊安裝有一套精密導軌，保證了大孔的精度。
