八軸相貫線切割機 數控式方管切割設備 等離子切割

設備特點

1、AUTOCAD空間編程系統配置KASRY應用軟件，建模簡單一目了然，可實現矩形、錐形、多棱、橢圓管等特殊異形管件的切割工藝需求。

2、自主研發管材優化數控系統具有超大的EGES DXF SAR和STL等軟件兼容性。

3、凱斯銳用戶可以享受免費的特殊切割工藝的開發費用及技術服務。

應用范圍

1、適用于圓管和矩形管等異形管材的生產企業。

2、適合鋼結構、造船、海洋工程、電梯行業、建筑幕墻、橋梁鐵塔和工程機械等行業

行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的KR-XF系列數控異型管切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。

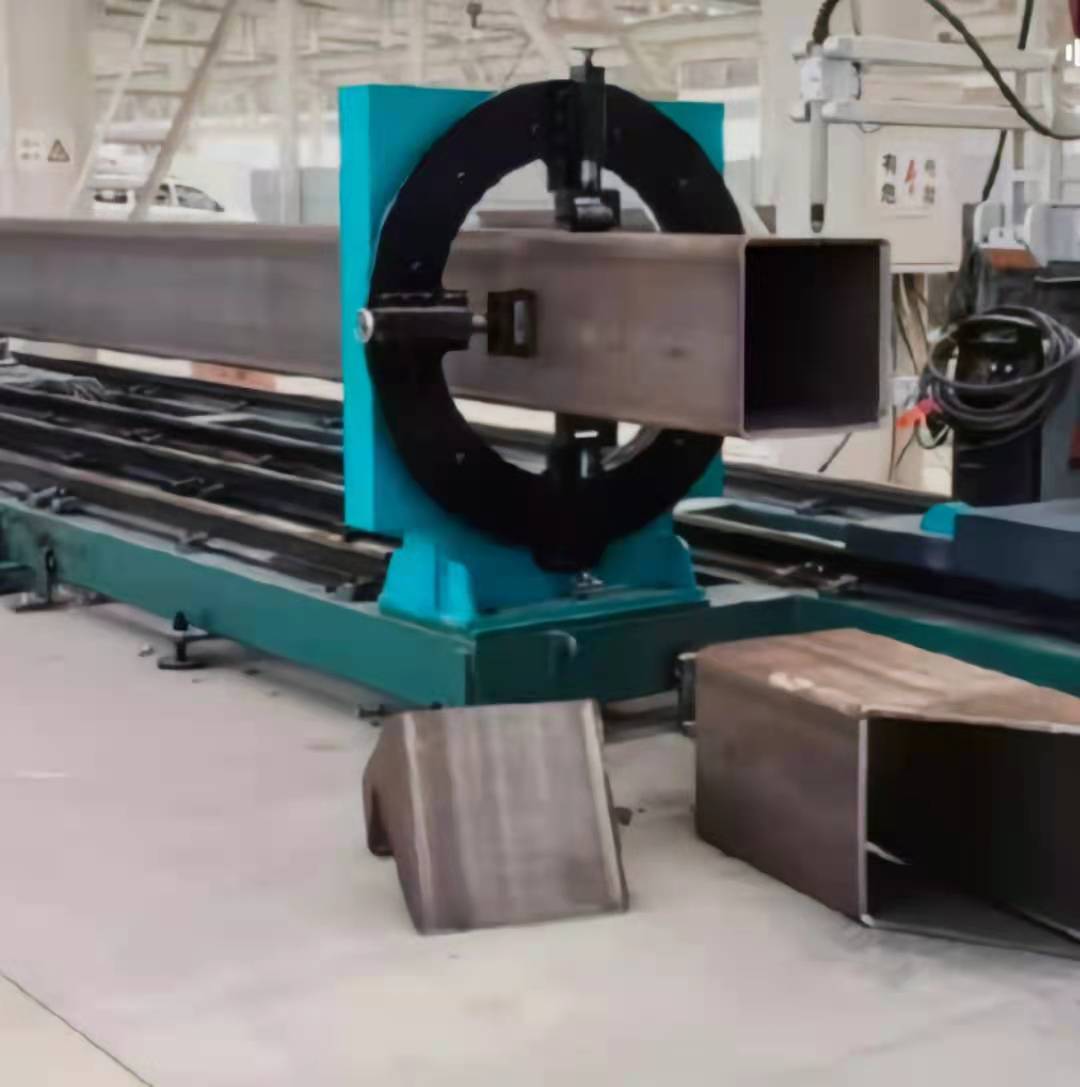

八軸相貫線切割機分為八 個軸，①主卡盤旋轉軸，②副卡盤旋轉軸，③管材推進軸，④割槍升降軸，⑤小車軸向移動軸，⑥小車徑向移動軸，⑦割槍軸向擺動軸，⑧割槍徑向擺動軸。

可以切割60-630mm,60-800mm的圓管。方管的切割尺寸是100-400mm，100-500mm。
