凱斯銳數控平面鉆 高速鉆銑床 深孔鉆床2016

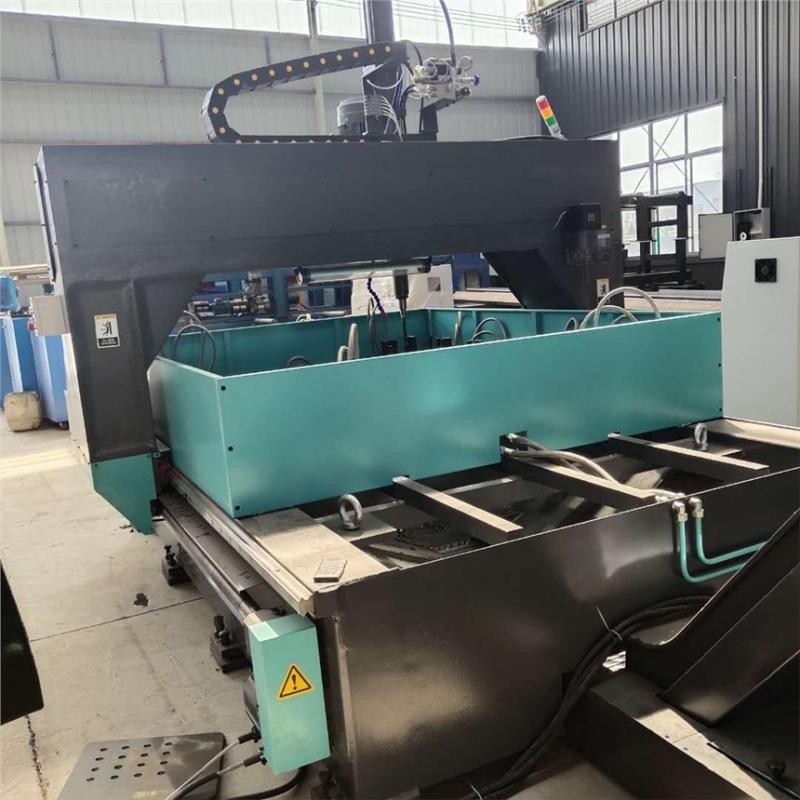

龍門系統由移動式龍門與支承系統組成。移動龍門采用鋼板組焊而成，經人工時效處理。在龍門前側安裝有兩條直線滾動導軌副和一個液壓式動力頭，并在龍門上方安裝有一套精密滾珠絲杠副，滾珠絲母經固定盒與液壓動力頭背板相連固定。通過AC伺服電機經由同步帶輪帶動滾珠絲母旋轉，使液壓動力頭沿Y軸方向移動，確保鉆孔位置的高精度和重復定位精度。在動力頭的兩側安裝有導軌柔性防護罩。

床身采用良好的灰口鑄鐵鑄造，無需制作基礎、性能穩定，不變形，工作臺面上安裝有框式支撐架。框式支撐架上面與活動支架組合安裝，由蝶形螺釘固定，松緊蝶形螺釘調節活動支架之間的距離以滿足加工工件的支撐。

工件夾緊由液壓夾緊油缸夾緊，小工件可裝夾在工作臺四角，縮短生產準備周期，提高生產效率。主軸伺服進給，電機采用減速電機，生產效率高使用壽命長。采用滑臺式鉆銑動力頭，能實現快進-工進-快退的自動轉換，具有自動斷屑功能。

數控軸：

1、X軸：龍門定位軸，工作臺可沿導軌做縱向運動。功率是2KW

2、Y軸：鉆削動力頭橫向定位軸，滑臺可沿導軌作橫向運動。功率是1.5KW

3、Z軸：鉆削動力頭給進軸，主軸箱滑臺垂直方向運動。功率是5.5KW
