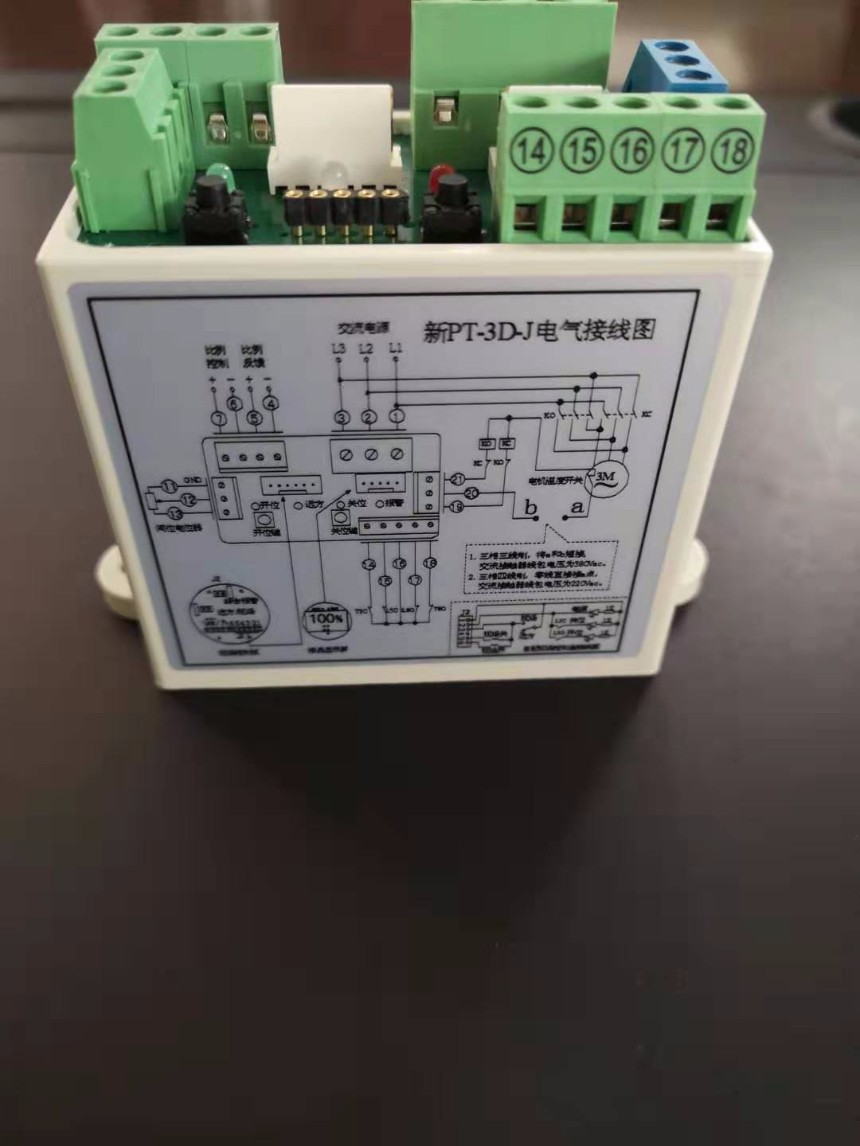

調節型控制模塊 PT-3D-J控制模塊

調節型控制模塊 PT-3D-J控制模塊，是在我公司推出的三相整體電動執行器專用控制模塊。接收來自DCS 等系統或 PLC 等控制器的長脈沖或短脈沖信號，控制電動執行器對閥門打開或關閉，可實施對全行程任意點的控制。也可進行兩線式控制：1、有信開閥、無信關閥；2、有信關閥、無信開閥。調節型的可以根據給定電流控制閥門開度。該產品集相序自動調整、閥位變送、隔離放大、功率驅動等諸多功能與一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、溫度保護等完善的保護功能。還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，精確直觀地顯示閥位開度；加配紅外遙控功能，實現較高防護等級的現場操作。該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。
二、電動執行器調節型控制模塊 PT-3D-J控制模塊主要技術特點及性能參數
    1、電源電壓：380V?10%，50HZ?5%（特殊要求可在訂貨時提出）。
    2、電源接線方式：三相三線制、三相四線制。
    3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。
    4、具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、溫度保護等完善的保護功能。
    5、可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。
    6、具有斷電、缺相、過力矩等多種報警輸出觸點和遠程/現場狀態指示。
    7、輸入/輸出信號通道均采用光電隔離（可承受 2000V 浪涌電壓）。
    8、輸入控制信號：無源干觸點、有源 DC24V 或 AC24V、有源 AC220V。
    9、輸出反饋信號：DC4～20mA。如要其它輸出方式請與我。
    10、輸入控制信號：DC4～20mA。控制閥門開度0~100%。只有PT-3D-J有此功能。
    11、輸出阻抗：≦750Ω。
    12、閥位電位器阻值：1KΩ～5 KΩ（若配其它阻值的電位器請與我們聯
系）。
    13、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準 DC4～20mA 電流，無需傳統方式反復調節。
     14、通過模塊上的撥碼開關可設置常規控制和兩線式控制。常規控制即：接收的控制信號為長脈沖或短脈沖，中途可任意停下來。兩線式控制即：控制信號由兩根信號線完成。可進行有信開，無信關；或有信關，無信開兩種控制方式，其中途不可停下來。
    15、可適用于可逆控制，接通持續率 50%，每小時接通次數≦600 次。
    16、工作溫度：-30℃～ 70℃（特殊溫度要求請致電）。
    17、環境濕度：≦95%（25℃）

注意:本模塊⑦⑧端子提供的 24V 直流電源,屬非穩壓型,只可用于模塊的外部控制,且隨負載的不同,電壓有所變化。
控制電流輸入只有PT-3D-J才有，PK-3D-J這兩腳懸空。
