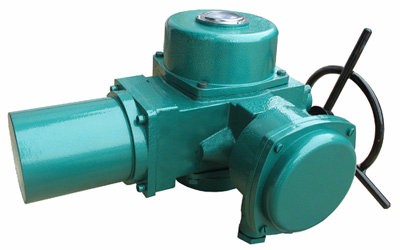

Q20-1W Q30-1W Q40-1W 部分回轉執行機構

開關型閥門電裝說明:部分回轉智能開關型閥門電裝，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90?回轉的閥門。智能開關型閥門電裝可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

型號表示方法

Q 10-1W A表示帶現場按鈕；F表示帶4-20mA信號輸出

 Z：表示整體型；T：表示整體調節型

 防護類型：B表示隔爆型；無代號為戶外型

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf.m

產品型式：Q或DQ表示部分回轉電動裝置。Q為一體結構DQ為疊加結構。

工作環境和主要技術參數

3.1電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

3.2工作環境

3.2.1環境溫度：-20~ 60℃ （特殊訂貨 -40~ 80℃）

3.2.2相對濕度：≤95%（25℃時）

3.2.3防護類型

3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的氣體混合物。

3.2.4防護等級：IP55（特殊訂貨IP65、IP67）

3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
